Günlük hayatımızda birçok ortak sembol kullanırız. Bu sembollerin amacı farklı ülkelerde anlam beraberliği sağlayarak iletişimi kolaylaştırmaktır.
Örneğin "Park yapılmaz!" anlamına gelen sembol, dünyanın tüm ülkelerinde aynı şekilde gösterilmektedir. Bu durum farklı ülkelere seyahat eden kişilerin trafikte iletişim sıkıntısı yaşamasının önüne geçerek onlara kolaylık sağlar.
Benzer uygulamayı hayatımızın birçok alanında kullanmaktayız. Özellikle teknoloji alanında geliştirdiğimiz sayısız ortak sembol ile neredeyse her dilden insan ile kolaylıkla iletişim kurmamız mümkün.
Devre elemanları
Sembollerin kullanılmasının hayatımıza kattığı kolaylığı devreleri çizerken kullandığımız ampul, bağlantı kablosu, pil ve anahtar gibi elemanlar için de kullanırız.

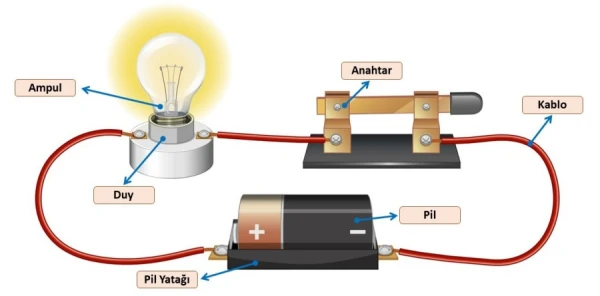

Mesela şekilde verilen devreyi çizmek istediğimizi düşünelim. Bunun herkes için hiçte kolay olmayacağını sizler de tahmin ediyorsunuz.
Fakat bu devre elemanlarını sembollerle göstermek istediğimizde işlerimiz oldukça kolaylaşmaktadır.

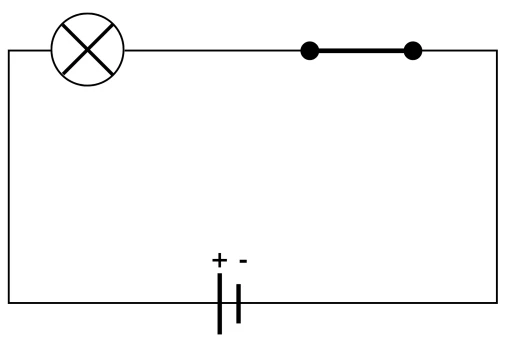

Şimdi biraz önce verdiğimiz elektrik devresinin sembollerle çizmeye çalışalım!
Çizmesi oldukça kolay öyle değil mi?
O halde şimdi devre elemanlarından bazılarını işimizi oldukça kolaylaştıran sembollerle nasıl gösterildiğinde bakalım!

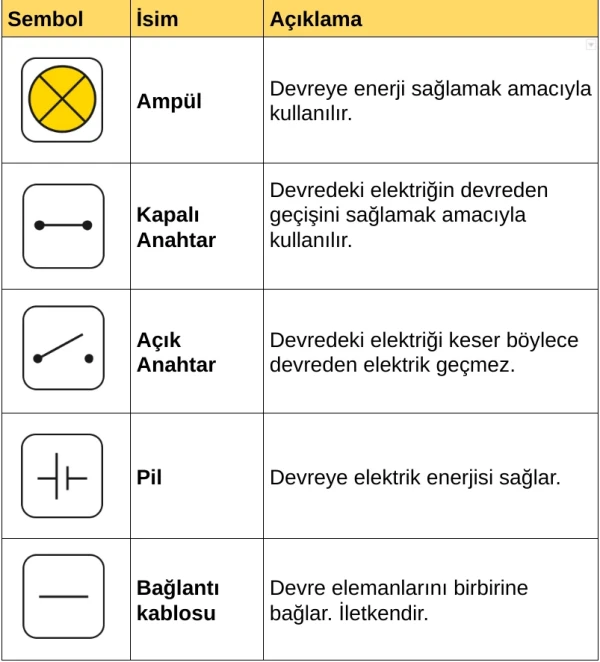

Devre Elemanlarının Sembollerle Gösterimi
Ama her devre elemanı sembollerle ifade edilmez.
Örneğin duy ve pil yatağı gibi elemanların sembolleri yoktur ve devre şemasında gösterilmezler!
Devre Elemanlarının Sembollerle Gösterimi
Elektrik enerjisi oluşturmak için devreye bağlanan eleman
Devreye ışık vermeye yarayan devre elemanı
Bir devrede bulunması gereken zorunlu elemanları kutucuğa sürükleyiniz.
Sembollerle ifade edilebilen devre elemanlarını kutucuğa sürükleyiniz.
Devre Elemanlarının Sembollerle Gösterimi - Sınav
Seçeneklerde verilen devre elemanlarından hangileri bir devrede bulunması zorunlu devre elemanlarıdır?
Seçeneklerde verilen hangi devre elemanı devreye enerji sağlamak amacıyla kullanılmaktadır?
